| 產品特性和應用 |
產品特性：
●體積小，防水，防震動，無噪音無觸點引弧;
● 光電隔離，耐壓高，壽命長，抗干擾強，可靠性高;
● 交流負載采用雙向可控硅移相調節輸出、調節范圍寬;
● 外接500KΩ 電位器或4-20mA 即可實現輸出電壓調節，使用簡單化;
● 螺絲固定安裝，標準模數化尺寸，配有安全保護罩;
產品應用：
◆工業設備溫度控制；
◆阻性加熱元件控制；
◆白熾燈調光控制；
◆傳送帶速度控制；
◆小型交流串激電機調速；
◆以及其它自動化功率調節場合；
不適用場合:
◆交流電機控制；
◆變壓器的原邊調節控制；
◆需要完整正弦波輸入的應用；
◆需要過零輸出控制的應用；
◆不能承受由調相波形引起射頻
干擾的場合, 容性負載, 以及整流電路的調節控制； |

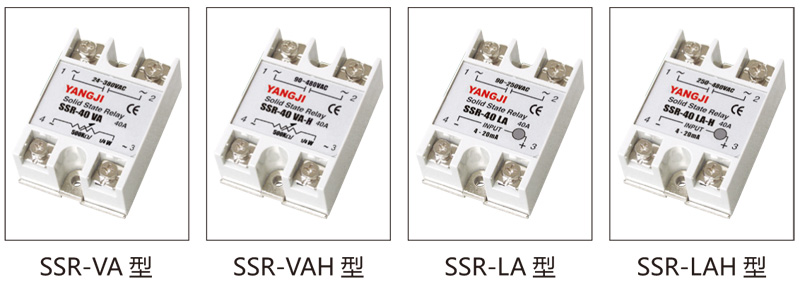

| 產品型號 |
SSR-10VA SSR-50VA
SSR-25VA SSR-60VA
SSR-40VA SSR-75VA |
SSR-10VAH SSR-50VAH
SSR-25VAH SSR-60VAH
SSR-40VAH SSR-75VAH |
SSR-10LA SSR-50LA
SSR-25LA SSR-60LA
SSR-40LA SSR-75LA |
SSR-10LAH
SSR-50LAH
SSR-25LAH
SSR-60LAH
SSR-40LAH
SSR-75LAH |
| 負載電壓 |
24-380VAC( 基本型） |
90-480VAC( 高壓型） |
90-250VAC( 基本型） |
250-480VAC( 高壓型） |
| 負載電流 |
10A 15A 20A 25A 40A 50A 60A 75A 80A 90A |
10A 15A 20A 25A 40A 50A 60A 75A 80A 90A |
10A 15A 20A 25A 40A 50A 60A 75A 80A 90A |
10A 15A 20A 25A 40A 50A 60A 75A 80A 90A |
| 控制電壓 |
外接500KΩ 電位器 |
外接500KΩ 電位器 |
連續PID信號 |
連續PID信號 |
| 控制電流 |
/ |
/ |
4-20mA |
4-20mA |
| 通態降壓 |
≤ 1.5V |
≤ 1.5V |
≤ 1.5V |
≤ 1.5V |
| 通態漏電流 |
≤ 2mA |
≤ 2mA |
≤ 2mA |
≤ 2mA |
| 開關時間 |
/ |
/ |
/ |
/ |
| 隔離電壓 |
輸入- 輸出強弱電不隔離 |
輸入- 輸出強弱電不隔離 |
≥2500V |
≥2500V |
| 絕緣電壓 |
≥2000V |
≥2000V |
≥2000V |
≥2000V |
| 動作狀態指示 |
LED |
LED |
LED |
LED |
| 工作環境 |
-40-80℃ |
-40-80℃ |
-40-80℃ |
-40-80℃ |
| 外形尺寸 |
62×45×23.5(mm) |
62×45×23.5(mm) |
62×45×23.5(mm) |
62×45×23.5(mm) |
| 安置方式 |
螺栓固定 M4 |
螺栓固定 M4 |
螺栓固定 M4 |
螺栓固定 M4 |
| 重量 |
130g |
130g |
130g |
130g |

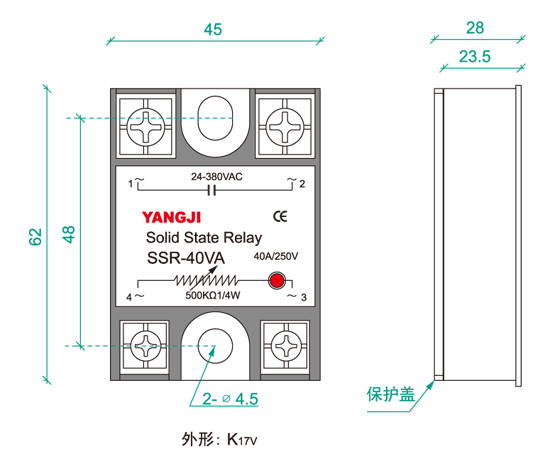

外形尺寸
安置方式 |
 |

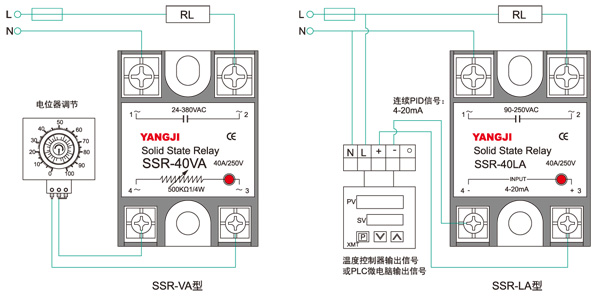

| 接線圖 |
 |
| 代號 |
K17V |
